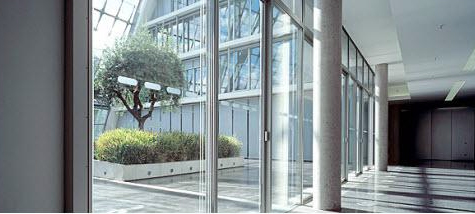

Светопрозрачные фасадные системы - это фасадные решения в сочетании со светопрозрачными материалами. Легкие стеклянные формы идеально сочетаются с различными архитектурными стилями, что позволяет расширить границы применения систем в строительстве для облицовки зданий и сооружений любой сложности и конфигурации.

   Фасадные алюминиевые профильные системы – это набор (комплект) алюминиевых профилей, необходимый для сборки алюминиевого каркаса с последующим заполнением стеклом или стеклопакетами. Полученная таким образом светопрозрачная конструкция, позволяет реализовать всевозможные вертикальные, наклонные и горизонтальные поверхности. Кроме того, светопрозрачные фасады – это высокая тепло- и звукоизоляция помещений, защита от воздействий внешних погодных условий, длительный срок использования и неприхотливость в эксплуатации. Готовые светопрозрачные фасады выполняют функции ограждающих конструкций (стен) зданий и сооружений. Благодаря использованию алюминиевого каркаса имеется возможность сборки конструкций достаточно внушительных размеров.

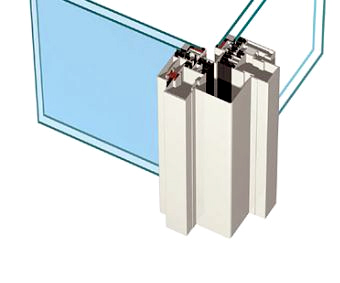

   Фасадная система ТП-50300 предназначена для изготовления вертикальных и наклонных фасадов с нормальным влажностным режимом.

   В системе возможно использование в качестве заполнения стекла толщиной 6 мм, стеклопакета толщиной 24, 32 и 40 мм

   В конструкции профилей ригеля и стойки предусмотрены специальные каналы для отвода влаги, просочившейся через уплотнения и образовавшейся в результате конденсата на фальце стеклопакета.

   Влага отводится по каналам ригеля, попадает в каналы стойки и стекает вниз, где удаляется по сливу наружу. Такая система дренажа позволяет обеспечить отвод влаги с любой высоты и площади остекления фасада.

   Фасадная система ТП-50300 позволяет изготавливать витражи с поворотом ригеля в горизонтальной плоскости на (180' + −15') с применением только одной стойки. При использовании специальных адаптеров к стойке, можно легко осуществить поворот ригелей внутрь помещения на угол от 170' до 90' и наружу от помещения на угол от 130' до 90'. Таким образом, появляется возможность создавать радиусные витражи в плоскости горизонта, без установки дополнительных стоечных профилей, всевозможных нащельников и уплотнителей.

   В фасад системы ТП-50300 легко установить встраиваемые алюминиевые конструкции: теплые окна и двери, вентиляционный люк.

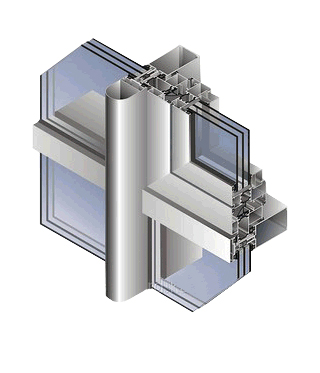

   Система позволяет осуществлять изготовление стоечно-ригельных, структурных фасадов, систем с имитацией структурного остекления, монтаж на металлокаркас и т.д. Система представлена рядом стоек с моментами инерции по Х от 40, 94 см4 до 987 см4, ригелей по оси Y от 10,76см4 до 43,4см4, а также широким ассортиментом комплектующих позволяющих осуществлять повороты от 0' до 180', как по внутреннему так и наружному радиусам. Также ТП-50300 предусматривает наклонные конструкции до 75' наклона и 60' обратного угла.

Основные преимущества: Широкий ассортимент крепежных элементов, позволяющих регулировку по горизонтали и вертикали, дает возможность изготавливать фасады устанавливаемые в проем, навесные, и т.д. Приведенное сопротивление теплопередачи конструкции витража с двухкамерным стеклопакетом СПД (6М-8-6М-8-4И) – 0,54 м2*С/ Вт. Индекс изоляции внешнего шума конструкции витража с двухкамерным стеклопакетом 32 мм – 27дБА. Класс звукоизоляции – Г. Воздухопроницаемость при перепаде давления 100 Па. Класс воздухопроницаемости – В.

Технические Характеристики: Внутренняя ширина - 50 мм Внешняя ширина - 50/20 мм Крепление стекла - прижимная планка (по вертикали / горизонтали) Заполнение - 6, 24, 32, 40 мм Створки - Все варианты створок внутреннего и наружного открывания Термовставка - шириной 34 мм и 42 мм Преимущества системы: Простота монтажа; Система предназначена для вертикальных и наклонных фасадов; Неограниченные архитектурные и дизайнерские решения; Высокая тепло- и звукоизоляция помещений; Наличие специальных элементов для отвода воды, применение EPDM уплотнителя; Алюминиевые профили могут быть окрашены порошковой краской в любой цвет по шкале RAL, а также анодное покрытие.

Rescara R50

---

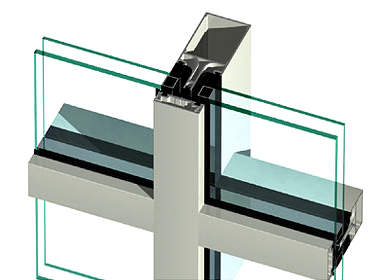

   Система профилей Rescara R50 - Классическая стоечно-ригельная фасадная система позволяет изготавливать светопрозрачные конструкции любой сложности. Производство светопрозрачных конструкций обеспечивает превосходный результат при остеклении навесных стеновых ограждений зданий (фасадов), наклонных светопрозрачных покрытий фонарей, куполов, зимних садов и других пространственных конструкций.

   Система представлена широким ассортиментом профилей с шириной торцевой части 50 мм и моментом инерции стоек от 76,3 см4 до 1007,42 см4 по оси X и ригелей 10,74 см4 до 31,37 см4 по оси Y, а также разнообразным набором комплектующих, дающих возможность изготавливать конструкции как в классическом варианте остекления, так и в структурном и полуструктурном. Если необходимо выполнить открывание в фасаде, то в фасад встраиваются любые типы дверей и окон, а также встраиваются скрытые створки, которые не видны с внешней стороны здания.

   Предусмотрены различные варианты заполнения: стекло, стеклопакет или другие виды материалов толщиной от 6 до 50 мм, как с использованием термовставок, так и без них.

   Система позволяет встраивать окна, двери, системы вентиляции. Возможно изготовление как прямолинейных так и криволинейних фасадов любой сложности. В системе R50 предусмотрен водоотвод, вентиляция, гидроизоляция, компенсация температурного расширения стоек и ригелей.

   Профили алюминиевые серии R50 прессуются из сплава АД 31 ГОСТ 4784. Временое сопративелние на разрыв σв=78 Мпа. Si=0,4-0,45, Fe=0,1-0,3, Cu=0,1, Mn=0,1%, Mg=0,44-0,49%, Cr=0,05%, Zn=0,15%, Ti=0,15 ). Покрытие алюминиевых профилей производится порошковыми эмалями толщиной не менее 70 мкм на всех видимых поверхностях, согласно с международной шкалой цветов RAL или других специальных цветов. Покрытие наносится электростатическим способом с полимеризацией при температуре 160-200 град С. Анодирование - нанесение оксидного слоя толщиной 12 мкм электрохимическим путём - Ан. Окс.12.

   Терморазрывные вставки длиной 8, 13 мм устанавливаются одна, две или три в зависимости от толщины заполнения стоечно-ригельного каркаса. Материал вставных термовкладышей ПВХ.

   Уплотнители — эластомерные профили используются для уплотнения стеклопакетов, стекла, сендвич-панелей, для создания теплового и звукового барьеров, для герметизации от попадания влаги снаружи. Материал - ЕПДМ. Уплотнители сохраняют свои свойства в среде воздуха при любых видах атмосферного воздействия в интервале температур от -30 до +60 град С. Крепёжные элементы необходимо применять только из нержавеющего материала.

Основные преимущества:

• Внутренняя ширина - 50 мм
• Внешняя ширина - 50 мм
• Крепление стекла - прижимная планка (по вертикали / горизонтали)
• Заполнение - от 6 до 42 мм
• Створки - Все варианты створок внутреннего и наружного открывания
• Термовставка - Полиамидный термомост армированный стекловолокном шириной 7,9 мм и 12,9 мм

Структурное остекление

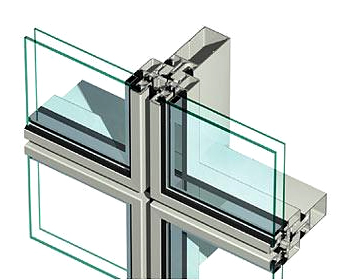

   Структурное фасадное остекление Rescara R50/Е50 – стоечно-ригельная система, в которой используются определенные дополнительные профиля, позволяющие создать конструкцию с эффектом стеклянной стены, без видимых внешних элементов.

   Одна из передовых технологий производства фасадов для реализации эксклюзивных архитектурных решений. Основой данной системы является стандартная комплектация системы R50 с использованием кассетного производства толщиной заполнения 18-42 мм, а также дополнительных профилей, которые позволяют достичь конструкции более «воздушного» вида за счет уменьшения видимых алюминиевых частей. Преимущество данной подсистемы - наличие теплых створок с толщиной термоставки от 18 до 24 мм.

   В данной системе стеклопакеты приклеиваются к наружной стороне рамы с помощью структурного силикона, благодаря чему рамы не видны с внешней стороны и фиксируются специальными прижимами к алюминиевому несущему профилю. Получается ровная плоскость из стекла со швами 18мм.

   Фасадная система Е50 позволяет создать гладкую ровную стеклянную поверхность фасада с силиконовыми швами шириной 20 мм. В данном случае стеклопакеты собираются на структурном силиконе.

   При использовании системы Е50 нет необходимости в установке внешних алюминиевых профилей (декоративных крышек).

   Стеклопакет крепится к несущему профилю с помощью дистанционной рамки стеклопакета и соединительного профиля. При необходимости можно встроить в фасад скрытые створки и это не будет видно с внешней стороны.

   Благодаря структурному типу остеклению фасад здания выглядит более стильно и современно. Для уплотнения соединений используются EPDM уплотнители. Если необходимо установить открывания в фасаде, то это никоим образом не отражается на внешнем виде фасада, так как открывающиеся створки изготавливаются из тех же рам глухого фасада.

Особенности продукции: отсутствие ярко выраженных пересекающихся элементов стоечно-ригельного каркаса на лицевой стороне фасадной плоскости; неограниченные архитектурные и дизайнерские решения, виртуально объединяющие фасад здания с внешней средой; возможность выборочной замены стеклянных панелей без разборки фасада; на базе технологии структурного остекления разработана скрытая створка в стоечно-ригельном фасаде; высокая тепло- и звукоизоляция помещений; наиболее полное использование дневного освещения внутри здания, защита от воздействия внешних погодных условий, а также длительный срок эксплуатации.

Технические характеристики R50/Е50: внутренняя ширина профиля 50 / 55 / 86 мм; внешняя ширина швов 20 мм; крепление стекла с помощью скрытых прижимных элементов; заполнение от 6 до 32 мм; встраиваемые створки скрытые створки наружного открывания (верхнеподвесные).

Полу структурное остекление

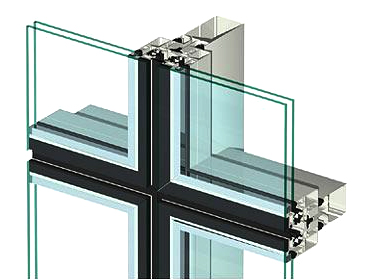

   Полу структурное фасадное остекление Rescara R50 - стоечно-ригельная система, схожая со «структурой», характеризующаяся наличием внешних видимых элементов поддержки стеклопакета.

   Основой данной системы является стандартная комплектация системы R50 с использованием кассетного производства толщиной заполнения 18-42мм, а также дополнительных профилей, которые позволяют достичь конструкции более «воздушного» вида за счет уменьшения видимых алюминиевых частей. Преимущество данной подсистемы - наличие теплых створок с толщиной термоставки от 18 до 24мм.

   Система R50 полу структурного остекления это имиджевая фасадная система, позволяющая создать неповторимый дизайн здания, с применением алюминиевых профилей и стекла любого цвета.

   В данной системе стеклопакет крепится к раме с помощью наружного прижимного штапика, вместо приклеивания стеклопакета к раме. Это обеспечивает высокую скорость монтажа, т.к. при монтаже стеклопакетов применяются штапики вместо метизов.

   Данная система остекления позволяет создать стильный и эстетичный фасад любой сложности. Также как и в структурном фасаде, открывающиеся створки изготавливаются из тех же рам глухого фасада.

Особенности продукции: эстетичный вид по сравнению со стоечно-ригельной системой; идеальное решение для вертикальных и наклонных фасадов, т.к. система имеет максимальную гидроизоляцию; возможность выборочной замены стеклянных панелей без разборки фасада; наличие специальных элементов для отвода воды, применение EPDM уплотнителя; алюминиевые профили могут быть окрашены порошковой краской в любой цвет по шкале RAL, а также анодное покрытие.

Технические характеристики R50/Е50: внутренняя ширина 50 мм; внешняя ширина 58 мм; крепление стекла наружный прижимной штапик; заполнение от 26 до 42 мм; створки все варианты створок внутреннего и наружного открывания.
